Video imaginario de
movimiento de cargas
|
Se comienza el
tema presentando una animación imaginaria en la que aparece un trozo de un
metal conductor, en el que es posible observar también en los átomos que lo
constituyen los núcleos de estos y los electrones.
Algo que se
puede ver cuando se abre una
"ventana
mágica".
|
Pulsar continuar para verlo
|
|
Movimiento de cargas (Exp. 1 y 2) Conclusiones |
|
A la vista
de lo observado se puede afirmar lo que sigue: (1) Como se dijo, en los metales las cargas positivas están
casi inmóviles como algunos electrones, pero otros de estos se mueven libres
desordenadamente si las placas no están cargadas. (2) Más si las placas se
cargan esos electrones se mueven en un solo sentido. Aquí de derecha a
izquierda de la placa negativa a la positiva. Eso es la corriente eléctrica
en los metales. Para el narrador, el “sendero” por el que corren los
“diablillos” de su historia, los electrones en los metales, es lo que le
dijeron que se llama conductor eléctrico |
|
Para conocer más experiencias pulsar continuar |
|
Movimiento de cargas (Exp. 3 y 4) Conclusiones |
|
A la vista
de lo observado se puede afirmar lo que sigue: (1) En el segundo caso las cargas van a mayor velocidad que en
el primero. (2) Quizá porque al haber más
cargas en las placas, hacen más fuerza sobre las cargas móviles. 3) Si sobre las mismas cargas
se hace más fuerza estas adquieren más energía. 4) Una consecuencia de la rapidez de movimiento de las cargas es
que pasan más por una sección del conductor en la unidad de tiempo. Algo que se estudiará más adelante. Que se estudia en el llamado circuito
eléctrico, los “senderos” del cuento
|
|
Para conocer más detalles pulsar continuar |
|
El circuito eléctrico (1) |
|

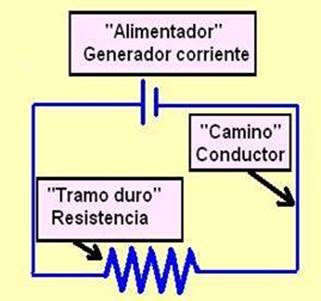

El “sendero" diabólico por el que van los electrones es un
cable llamado conductor. Y en él hay poca dificultad para moverse. Pero en los “tramos duros" diablescos aparece mucha y se
les conoce como resistencia. El conjunto de dispositivos que conforman la corriente eléctrica
se denomina circuito eléctrico |
|
Para conocerlo pulsar circuito |
|
El circuito eléctrico (2)
Magnitudes del circuito eléctrico. |
|

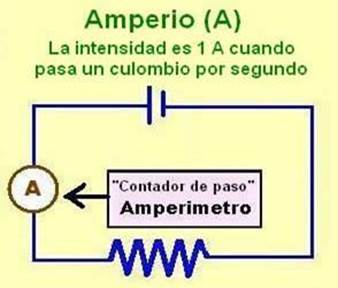

La cantidad de cargas que pasan por una
sección de un conductor en la unidad de tiempo es importante. Porque a mayor número que pasen mayores serán los
efectos que producen. Y se llama Intensidad de corriente (I) que
mide un aparato llamado amperímetro Que son los “contadores de paso” de los diablillos del cuento
que miden Amperios o mA (1
mA =0,001 A). Se representan como se ve en la imagen. |
|
Para ver más magnitudes pulsar continuar |
|
El circuito eléctrico (3) Otra
magnitud |
|

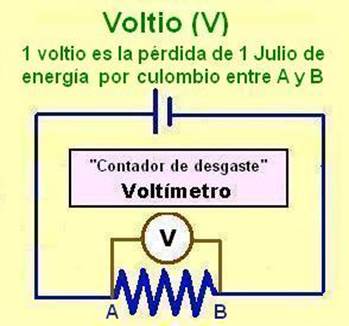

La energía perdida por las cargas que pasan por una
resistencia, se llama Diferencia de potencial (ΔV). Que mide el “contador de desgaste” que aquí se llama Voltímetro. Por medir en Voltios la energía perdida por unidad
de carga entre dos puntos Y se representa como se ve. ¿Qué relación hay entre intensidad I y diferencia de
potencial ΔV? |
|
Relación
averiguada en el laboratorio y que se ve al pulsar experimentando |
