Estudio de la resistencia de un conductor

Relación entre magnitudes

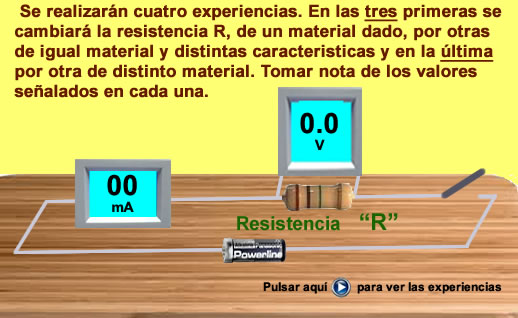

El valor de R en cada circuito se halla dividendo ΔV e I.

Exp.1 R₁= ΔV/I=1,5/0,030=50 Exp.2 R₂=ΔV/I=1,5/0,060=25

Exp.3 R₃=ΔV/I=1,5/0,015=100 Exp.4 R₄=ΔV/I=1,5/0,020=75

Las relaciones sencillas entre R₁ y las otras variables son:

Circuitos 1 y 2 R₂=0,5*R₁ Doble sección, mitad resistencia, luego generalizando R es inversamente proporcional a S. R=K*(1/S)

Circuitos 1 y 3 R₃=2*R₁ Doble longitud, doble resistencia, luego R es directamente proporcional a L. R=K*L

Circuitos 1 y 4 R₄=1,5*R₁ El conductor nuevo ofrece más resistencia.

Si la resistencia se pone en una sola ecuación con las tres variables L, S y k (propiedad propia del material) esa será:

R=k*(L/S)

Resultados que coinciden con las características de los tramos duros del camino de los diablillos del cuento

Pulsar continuar para ver el resumen de todo lo encontrado

Relación entre magnitudes

La relación encontrada entre ΔV e I se denomina ley de Ohm

ΔV / I = cte = R

Donde R es la llamada Resistencia de un conductor que depende de la:

Longitud (L) Grosor (S)

Naturaleza (ρ)

Que, a la vista de las experiencias, se relacionan como se ve al margen.

La unidad para medirla se llama ohmio Ω, resistencia de un cuerpo cuando con una diferencia de potencial entre sus extremos de 1 V circula

por él 1 A.

Pulsar seguir para conocer el significado de la "pujanza" del cuento y su aplicación

La “pujanza” y su ¿complicada? ecuación

La “pujanza” del cuento se llama en Electricidad potencia eléctrica, P y tiene el significado conocido en Mecánica, energía consumida en la unidad de tiempo.

Allí se definió una unidad llamada vatio que

suponía un consumo de 1 J por cada s.

Y para tener una ecuación recordar que ΔV es la energía perdida en la resistencia por unidad de carga.

Si ΔV valiese 10 V eso supone perder 10 J por cada culombio que pasa. Si pasan en 1 s, 5 C, la energía perdida será 10 J*5 C= 50 J. Pero si en 1 s pasan 5 C la intensidad de corriente es 5 A por lo que la potencia se puede hallar también multiplicando 10 V por 5 A

(5 C en 1 s) que son 50 W

Usando los símbolos ya definidos la potencia P, resulta:

P=ΔV* I

Puntualización lingüística: Pujanza es un sinónimo de potencia

Para averiguar sus aplicaciones pulsar concluir

El gasto energético y la “pujanza”

Si se conoce la “pujanza”, la potencia de un dispositivo eléctrico, puede ser conveniente averiguar el “gasto alimentario” en un determinado periodo de tiempo o sea la energía consumida en él mientras está circulando en ese tiempo la corriente eléctrica.

Hagamos un razonamiento ¿difícil? Si la potencia de un dispositivo es 50 W ello supone que en 1 s la energía total perdida son 50 J. Luego si está funcionando 1 hora, que son 3.600 s, si en cada uno se pierde 50 J en 3.600 se perderán 3.600*50=180.000 J.

Eso puede expresarse por las ecuaciones:

Energía=P*Δt y también Energía=ΔV*I*Δt

Si, como en el caso de potencia, conviene utilizar una de estas ecuaciones, úsese pero sin olvidar lo que significa.

Y para enredarlo un poco se usa con frecuencia para medir energía la primera de esas ecuaciones y se define una unidad que es el Kw*h o sea 1.000 J/s*3.600 s= 3.600.000 J.
