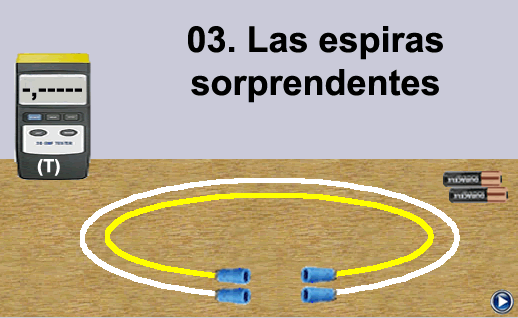

Problema 03. Las espiras “sorprendentes”

Los campos magnéticos creados por cada espira en su centro son siempre perpendiculares al plano de esa espira. En este caso normales al plano de la pantalla. Pero el sentido hacia fuera o hacia dentro depende del sentido de circulación de la corriente eléctrica (convencionalmente, el de las cargas positivas). Cuando se suman vectorialmente, si tienen sentidos contrarios se restan y pueden anularse y si tienen el mismo sentido se suman. Si se observa, los generadores del "Caso 1" tienen sentidos contrarios, mientras que los del "Caso 2" tienen igual sentido.

Es posible hallar las intensidades que siempre son las mismas teniendo en cuenta que los valores de B vienen dados por B=(μ₀*I)/(2*R) por lo que se puede escribir siendo I_r la intensidad de la roja e I_A la de la azul:

(μ₀*I_r)/(2*0,2)-(μ ₀* I_A)/(2*0,16)=0

(μ₀*I_r)/(2*0,2)+(μ ₀*I_A)/(2*0,16)=3*10^-5

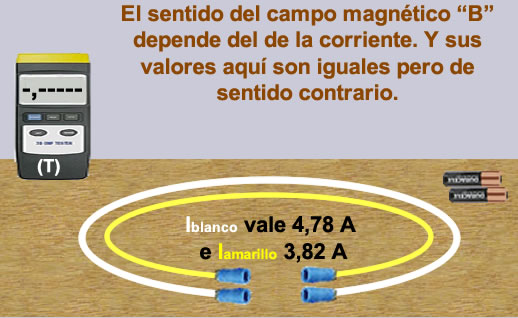

Resolviendo las ecuaciones resulta I_A=3,82 A e I_R=4,78 A
