Problema 06. El selector de velocidades

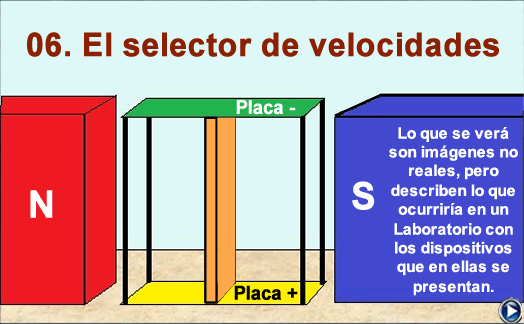

Como puede observarse en la imagen estática inicial los campos eléctrico y magnético son normales entre sí. Si suponemos un plano vertical las partículas positivas que salgan de la fuente y se muevan

dadaen él experimentan una fuerza eléctrica hacia arriba dada por

y una magnética hacia abajo dada por el producto vectorial de q v y B

Recuérdese que la que sale por el orificio de salida no se ha desviado porque F_e=F_m lo que supone que q*E =q*v*B*senα. Como v y B forman entre sí un ángulo de 90º

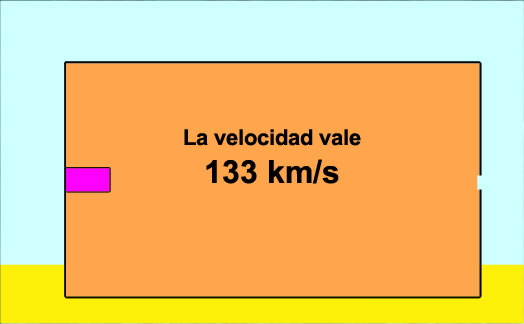

E =v*B de dónde v=2.000/0,015=133.333 m/s=133 km/s

Como puede observarse la velocidad no depende de la carga de la partícula, sino solamente de la relación entre las intensidades

de los campos eléctrico y magnético.

Si las cargas fuesen negativas el sentido de las fuerzas eléctrica y magnética serian contrarios, pero los resultados serían idénticos.
